Виды вентиляции по назначению в домах

Вентиляция является одной из основных инженерных систем современных зданий. Если в жилых строениях она еще не так популярна, как требуют нормы, то в общественных и промышленных сооружениях ее проектируют и устраивают практически повсеместно.

Рассмотрим подробнее, какие бывают виды вентиляции, как проходит классификация этих систем и чем они отличаются?

Современные системы вентиляции бывают разных типов и в зависимости от своего предназначения разделяются на несколько подгрупп. Это разделение проводится по нескольким параметрам: направление движения воздуха, метод приведения воздушных масс в движение, обслуживаемая территория.

Какая бывает вентиляция в помещениях по направлению движения воздуха? По этому параметру системы разделяются на две большие группы:

Еще существует вентиляция и классификация ее по тому фактору, что приводит воздух в движение. По этому параметру их разделяют на:

  • с естественным побуждением (естественные);
  • с механическим побуждением (механические, принудительные).

Также существует разделение вентиляции и виды которой разнятся, в зависимости от обслуживаемой зоны. По этому принципу вентиляционные системы разделяются на:

Все рассмотренные типы вентиляционных систем могут применяться как раздельно, так и совместно в одном здании или даже помещении.

Также системы можно классифицировать на канальные и бесканальные, в зависимости от того, используются ли в них воздуховоды или воздух движется через отверстия в стенах или вентиляторы без подсоединенных труб.

Разберем подробнее все виды и подтипы систем вентиляции помещения, чем они отличаются и каковы их задачи.

Как уже говорилось, естественная вентиляция является одной из популярных разновидностей современных систем. Этот тип вентиляции помещений подразумевает то, что воздух приводится в движение естественными факторами. Точнее, это разница давлений между внутренним объемом и наружной атмосферой. Для функционирования ее необходимо чтобы давление на улице было немного меньше, чем внутри помещения. Если такой фактор возникает, начинается движение воздуха через специально устроенные вентиляционные каналы.

Ярким примером такой вентиляции является устройство вытяжных каналов в стенах многоэтажных и частных домов. Основной положительный фактор применения естественной вентиляции – дешевизна. Для нее нет необходимости применять дорогостоящее оборудование и организовать подключение к электричеству. Воздухообмен происходит сам по себе. Но нужно иметь в виду, что существуют и негативные стороны применения такой системы. В первую очередь это зависимость от параметров атмосферы.

Движение воздуха в естественных каналах происходит только при отрицательной разнице давлений, но это не всегда так. Бывает моменты, когда давление внутри и снаружи помещения выравнивается. Тогда воздухообмен прекращается или даже наоборот, возникает обратная тяга. Очень сильно естественная система реагирует на осадки и смену погоды. Если в морозную солнечную погоду тяга может быть в несколько раз больше расчетной, то осенью в дождливый день может возникать и движение наружного воздуха внутрь помещения.

Рассматривая далее виды систем вентиляции по методу приведения воздуха в движение остановимся на принудительной сети. В ней, в отличии от естественной, для движения воздуха используется электроэнергия. Воздухообмен происходит принудительно под действием вентиляционных агрегатов: вентиляторов, приточных и вытяжных установок.

Основным движущим элементом такой системы является вентилятор. Это прибор, который состоит из корпуса и крыльчатки разного типа, а также электродвигателя. Электродвигатель приводит в движение крыльчатку, которая сконструирована таким образом, чтобы захватывать потоки воздуха и перемещать их из заборного отверстия вентилятора в выхлопное.

Вентиляторы в общем классифицируются на два больших типа:

В осевых движение воздуха проходит через крыльчатку перпендикулярно лопастям. В центробежных вентиляторах воздух движется параллельно лопасти, как бы огибая ее.

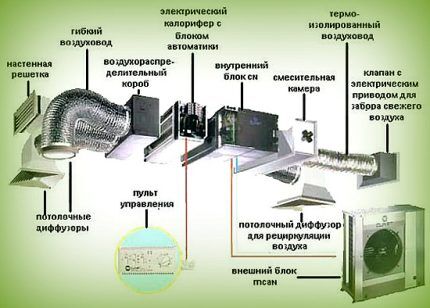

Кроме вентилятора принудительная система может состоять из дополнительных элементов. В первую очередь это касается канальных систем, так как в них воздух движется через сеть подсоединенных воздуховодов (жестких и гибких), есть необходимость применять задвижки, регуляторы потока воздуха, а также другие элементы:

  • фильтры для очистки приточного воздуха или вытяжного от пыли и загрязняющих веществ;
  • шумоглушители для уменьшения вибрации и уровня шума;
  • калориферы: водяные или электрические агрегаты для подогрева приточного воздуха;
  • решетки, диффузоры, анемостаты и другие приборы распределения потоков.

Также применяется большое количество дополнительных и монтажных материалов. В том числе утеплители, хомуты и регуляторы температуры и мощности вентиляторов.

Как видно из названия, такие виды системы вентиляции, как приточные, предназначены для подачи наружного воздуха внутрь помещения. Они бывают как естественные, так и механические. Механические системы наиболее распространенные, так как позволяют точно контролировать объем подаваемого воздуха и его характеристики.

Естественные приточные системы используется не так часто и в основном для неконтролируемой подачи воздуха. То есть при них существует вытяжная система, которая работает по расчетным параметрам, а приток воздуха организовывается через щели в окнах, специальные отверстия или решетки естественным путем за счет разницы давления.

Причем приточная система может работать в паре с вытяжной как естественного, так и механического типа. Следует иметь в виду, что обе системы работают взаимосвязано, так как объем подаваемого и вытяжного воздуха должен быть одинаков.

Читайте также:  Схемы систем вентиляции в жилых домах

Такие типы систем вентиляции, как вытяжные предназначены для удаления воздуха из помещения или его части. Они бывают как механические, так и естественные. Если естественные приточные системы малораспространенные, то вытяжные их варианты используются давно и результативно.

В жилье основное назначение вытяжных систем – удаление продуктов жизнедеятельности человека и других загрязнителей воздуха. Во-первых, удалять необходимо углекислый газ, который образуется при дыхании. Причем его образуется достаточно большое количество. Кроме этого необходимо удалять пары воды, а также загрязненный воздух из санузлов и кухонь. В промышленности вытяжная вентиляция во многом призвана удалять загрязнения, которые возникают во время производственного процесса.

Отдельно стоит поговорить о системах с рекуперацией. Они призваны экономить энергоресурсы во время работы. Если приток и вытяжка отдельно устраивается в основном с использованием разных механизмов и агрегатов, то такие виды вентиляционных установок, как приточно-вытяжная с рекуперацией, используют для работы один агрегат, который перемещает как приточный, так и вытяжной воздух.

Размещение двух веток в одном устройстве необходимо для того, чтобы потоки воздуха пересекались. В месте пересечения используется рекуператор, благодаря которому тепло от вытяжного воздуха передается приточному.

В некоторых случаях это помогает экономить до 80% тепла и возвратить его в помещение, а не выбрасывать на улицу.

Применяется в основном 2 типа рекуператоров – это перекрестноточные (пластинчатые) и роторные.

Как следует из названия, такие виды вентиляционных систем, как общеобменные, работают на все помещение. Они устраиваются для того, чтобы подавать определенное расчетное количество приточного воздуха и удалять загрязненный из всего объема помещения. Они бывают как комфортные (для жизнедеятельности человека), так и производственные – обеспечивают параметры производственного процесса.

В отличие от них, местные или локальные системы работают на участок или определенную зону. Их устраивают для локализованной подачи свежего воздуха на рабочее место или удаления загрязненного прямо из места его возникновения. Например, на сварочном посту или над кухонной плитой.

Назначение и классификация систем вентиляции, рассмотренные выше, помогут вам подобрать оптимальный вариант этой инженерной сети. Ведь правильный подбор параметров вентиляционной системы поможет и обеспечить правильные характеристики воздушной среды в рабочей зоне или жилом помещении, и сэкономить энергоресурсы на функционирование всей сети.

Наличие вентиляционной системы необходимо для обеспечения воздухообмена внутри здания путем удаления излишней влаги, тепла, вредных веществ. Ее присутствие — одно из главных условий для обеспечения жизнедеятельности.

Если в помещении отсутствуют любые виды систем вентиляции, это вредит человеческому организму, приводит к образованию грибков, т.к. в условиях отсутствия воздухообмена образуется конденсат.

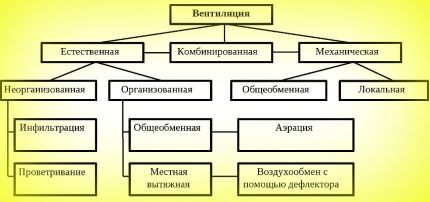

Системы классифицируют по разным критериям:

  • способу подачи;
  • назначению;
  • способу воздухообмена;
  • конструктивному исполнению.

Тип вентиляции определяют на этапе проектирования строения. При этом принимают во внимание как экономическую так‚ и техническую сторону а также санитарно-гигиенические условия.

Если базироваться на способах подачи и изъятия воздуха из помещения можно выделить 3 категории вентиляции:

Проектирование естественной вентиляции выполняют, если такое решение способно обеспечить воздухообмен‚ соответствующий установленным нормам.

Когда вентиляция естественного типа не удовлетворяет требования санитарно-гигиенических нормативов, выбирают второй вариант — механический способ активации воздушной массы.

Если возможно в добавок ко второму варианту вентиляции частично использовать первый‚ в проект закладывают смешанную вентиляцию.В жилых домах приток воздуха происходит через окна, а вытяжное оборудование располагают на кухне и в санитарной комнате. Поэтому важно наладить между помещениями хороший воздухообмен.

Исходя из назначения вентиляции‚ выделяют рабочие вентиляционные системы и аварийные. Тогда как первые должны постоянно обеспечивать комфортные условия‚ вторые вступают в работу только при отключении первых и наступлении чрезвычайной ситуации, когда нарушены стандартные условия жизнедеятельности. Это внезапные сбои, когда происходит загрязнение воздуха ядовитыми испарениями‚ газами‚ взрывоопасными‚ токсическими веществами.

Аварийная вентиляция не рассчитана на подачу свежего воздуха. Она только обеспечивает газоотвод и не допускает, чтобы воздушная масса с опасными веществами‚ распространилась по всему помещению.

По этому критерию выделяют системы вентиляции общеобменные и местные. Первая должна обеспечивать весь объем помещения достаточным воздухообменом с поддержанием всех необходимых параметров воздуха. Дополнительно она должна удалять избыток влаги‚ тепла‚ загрязнений. Воздухообмен может осуществляться как по канальной, так и бесканальной системе.

Предназначение местной вентиляции — снабжение чистым воздухом конкретных мест и удаление загрязненного с тех точек, где он образуется. Как правило, ее устраивают в больших помещениях с ограниченным числом работающих. Воздухообмен происходит только на рабочих местах.

Исходя из этого признака вентиляционные системы делят на канальные и бесканальные. Системы канального типа состоят из разветвленной трассы‚ состоящей из воздуховодов по которым транспортируется воздух. Установка такой системы целесообразна в больших по объему помещениях.

Читайте также:  Как монтировать вентиляцию в частном доме

Когда каналы отсутствуют‚ систему называют бесканальной. Примером такой системы служит обыкновенный вентилятор. Существует 2 вида бесканальных систем — потолочные и прокладываемые под полом. Бесканальные системы более просты в исполнении и потребляют меньше энергии.

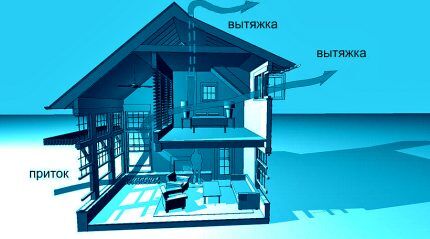

Движение воздушных масс при естественной вентиляции происходит природным путем без дополнительного побуждения за счет:

  • температурного перепада внутри и снаружи здания;
  • разности давления между помещением и вытяжкой‚ размещенной на кровле постройки;
  • под воздействием ветра.

Это самая простая система. Здесь не нужна установка сложного дорогостоящего оборудования‚ потребляющего много электроэнергии. Такую систему нельзя назвать надежной из-за того что эффективность ее зависит от неуправляемых человеком факторов.

Система может быть организованной и неорганизованной. Регулируемая или организованная система функционирует благодаря аэрации или присутствию дефлекторов. Аэрация — это общеобменный процесс, во время которого воздух поступает и уходит через открытые форточки‚ фонари‚ фрамуги. Инфильтрация или нерегулируемая вентиляция естественная вентиляция — это попадание в помещение воздуха через неплотности в конструкциях.

В промышленности аэрацию применяют при наличии процессов, где по технологии работа сопровождается выделением тепла в большом количестве. Ее применение допустимо при условии, что в приточном воздухе содержится менее 30% вредных выбросов от допустимой концентрации непосредственно в зоне их образования.

Нельзя применять аэрацию, если‚ поступающий в помещение воздух требует предварительной обработки или же в результате притока воздуха снаружи может появиться конденсат или туман. Путем аэрации происходит многократный воздухообмен при мизерных расходах энергии. Это и является основным ее достоинством.

Принцип работы вентиляционной системы с естественным движением воздушных потоков основан на разнице в их температуре и давлении:

В отдельных случаях на устья вытяжных каналов монтируют дефлекторы — специальные насадки. Функционируют они за счет использования энергии ветра. Дефлекторы хорошо справляются с задачей по удалению грязных и чрезмерно нагретых воздушных масс из небольших по объему помещений. Применяют их и для местной вытяжки.

Нормальную работу вентиляции, приводимой в действие разностью давления‚ обеспечивает минимальный перепад между точкой забора и выходом вытяжки в 3 м.

Вентиляционная система‚ при помощи которой воздух подают и удаляют с использованием дополнительных побудителей на внушительные расстояния‚ называется механической. Есть и другие названия у этого вида вентиляции — принудительная и искусственная. Применяют ее как для обеспечения технологических процессов на различных производствах, так и для создания комфортных условий для человека.

Простым в установке и эксплуатации прибором, обеспечивающим вытяжку отработанного воздуха из ванных комнат, кухонь и санузлов частных домов, является система вентилирования с автоматическим микропроцессором:

Механическая вентиляция‚ в отличие от естественной‚ не зависит от внешних условий. Она полностью подконтрольна и управляема. Воздух‚ подаваемый в помещение‚ проходит обработку и при отлаженной системе все его параметры отвечают стандартам. Выбросы также поступают в атмосферу уже очищенными от вредных включений до нужной степени.

Наличие механической вентиляционной системы позволяет оптимально распределить воздух с подачей его к конкретному месту. С ее помощью вредные выбросы улавливают у источника их образования не позволяя загрязнить воздух всего помещения.

Недостаток механической вентиляции — большие финансовые вложения при ее монтаже и эксплуатации. Чтобы пользоваться всеми ее преимуществами‚ придется бороться с загрязнением каналов‚ регулярно выполнять замену фильтров.

Если установлен вентиляционный фильтр с функцией рекуперации тепла‚ нужно перед наступлением летнего периода переходить на летний вкладыш. Если оставить зимний вариант‚ он будет снижать эффективность вентиляции.

Механическая вентиляция бывает как местной‚ так и общеобменной. Последнюю реализуют в 2 вариантах — бесканальном и канальном. Замещение воздуха в канальной системе происходит при помощи вентиляторов — центробежных или осевых‚ эжекторных установок.

Конструкции с механическим приводом могут быть как приточными, так и вытяжными. Приточную вентиляцию иногда выполняют совместно с центральным отоплением. Воздухоприемник в такой системе может иметь вид отверстий в ограждающих конструкциях постройки‚ отдельно стоящей или приставной шахты. При монтаже за пределами здания шахта-воздухоприемник находится над уровнем земли или на крыше.

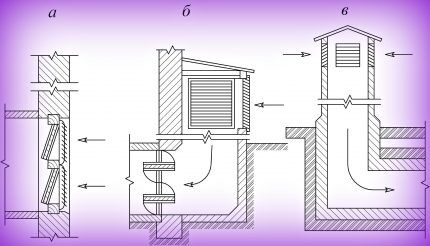

На выбор конструкции и места нахождения воздухоприемников влияют требования, предъявляемые к степени чистоты наружного воздуха, а также особенности архитектуры здания. Низ проема‚ через который поступает чистый воздух‚ должен располагаться на дистанции минимум 2 м от земли‚ а в случае дислокации здания в зеленой зоне — 1 м. Наружные воздухоприемники нельзя размещать там‚ где есть вредные выбросы.

Воздушные массы попадают в шахту посредством вентилятора. Проходя через калорифер‚ они нагреваются‚ увлажняются или наоборот подсушиваются и поступают внутрь по воздуховодам‚ имеющим отверстия. Поступление воздуха может осуществляться и через ответвления‚ оснащенные насадками‚ направляющими приточные воздушные массы. Объем подаваемого воздуха регулируют шиберы или клапаны, находящиеся в ответвлениях.

Местную механическую вентиляцию‚ действующую в ограниченном пространстве‚ называют воздушным душированием. Такой вариант вентиляции применяют в тех рабочих зонах‚ где сила лучистого тепла составляет более 300 ккал/ч. или производство сопряжено с выделениями токсинов, которые невозможно отвести с помощью местной вытяжки.

Читайте также:  Периодичность проверки вентиляции в многоквартирном доме с электроплитами

Душирующие установки бывают передвижными и стационарными. Первые при обеспечении рабочего места чистым воздухом берут его из помещения. Иногда в распыляемую воздушную массу подают воду. Ее капли при попадании на тело человека становятся дополнительным охладителем. Вторые через душирующие патрубки подают чистый наружный воздух или предварительно прошедший обработку.

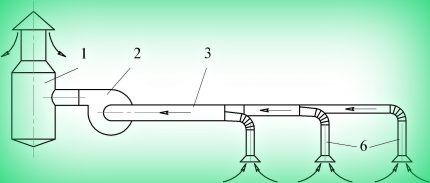

Удаление отработанного воздух из помещения — задача вытяжной вентиляции. Удаление использованного воздуха из комнаты происходит за счет понижения давления в ней. Таким образом, создаются условия для поступления в нее воздуха снаружи или со смежного помещения.

При проектировании вытяжки общеобменного характера для производственных цехов учитывают тот момент, что ликвидация грязного воздуха должна осуществляться прямо из первоисточника образования вредных выделений по направлению их естественной траектории и не загрязнять чистые зоны. Такими местами являются биологические лаборатории‚ цеха с вредными условиями.

Базой приточно-вытяжной вентиляции являются 2 потока‚ двигающихся навстречу друг другу. Она состоит из двух самостоятельных систем — приточной и вытяжной или из одного блока. В него встроено все оборудование необходимое для работы и на приток‚ и на вытяжку. При наличии 2 отдельных систем вентиляция работает без рециркуляции и называется разомкнутой. Вентиляционную систему второго вида называют замкнутой, и работает она с рециркуляцией.

Система с рециркуляцией экономит энергию, расходуемую на охлаждение или нагрев воздуха‚ т.к. воздушная масса нагревается не полностью, а только тот ее объем, что поступает снаружи. Удаляемый воздух в системе с рециркуляцией возвращается в помещение повторно с примесью свежего воздуха‚ составляющего 10-15% от общего объема воздушной массы.

Устройство такой вентиляции возможно в местах, где нет опасных загрязнений. В регионах с холодным климатом замкнутая система неэффективна т.к. рециркуляционные и наружные воздушные массы смешиваются не достаточно хорошо.

На случай возникновения нестандартных ситуаций вдобавок к рабочему варианту устраивают аварийную вентиляцию. Неизменно она всегда вытяжная. Механическую аварийную вентиляцию устанавливают в помещениях, где существует угроза прорыва взрывоопасных паров или газов. В этом случае монтируют взрыво- и искрозащищенные вентиляторы.

Существуют такие опасные составляющие которые нельзя удалить с помощью вентиляторов. Тогда в систему включают эжектор. Включение аварийной вентиляции должно происходить автоматически, как только перестанет работать основная вентиляция. Открывание проемов‚ через которые будет уходит грязный воздух нужно осуществлять дистанционно.

Патрубки и решетки предназначенные для выхода воздуха при работе аварийной вентиляции размещают в местах наиболее вероятной концентрации опасных веществ в большом объеме. Проемы, через которые удаляется воздух в аварийном порядке‚ не должны находиться в зонах, где постоянно находятся люди. На трубах и шахтах аварийной системы нельзя монтировать зонты.

Выбросы‚ аварийно выбрасываемые в атмосферу‚ нужно максимально рассеивать и не допускать чтобы они попадали на замкнутые зоны территории‚ прилегающей к зданию. ПДК контролируют посредством газоанализаторов‚ отрегулированных соответствующим образом.

Основная задача противодымной вентиляции — как можно быстрее удалить дым из помещения или здания‚ заблокировать его распространение и защитить тем самым людей при их эвакуации.

Устанавливают такую вентиляцию там, где при постоянном присутствии большого количества людей‚ невозможен приток воздуха естественным путем. Это лифты‚ лестничные клетки‚ глухие коридоры и им подобные места. В основу работы противодымной вентиляции заложена приточно-вытяжная схема.

Каналы, мощные вентиляторы, входящие в состав вентиляции‚ обладают повышенной огнестойкостью и способностью не поддаваться деформации под продолжительным действием высоких температур. Участки системы оснащены двумя видами клапанов — противодымным и огнесдерживающим. Составляющими противодымной системы являются и прочные‚ непроницаемые для газов и дыма экраны и двери.

Чтобы избежать неприятностей во время осуществления эвакуации людей‚ в конструкцию противодымной вентиляции закладывают 2 вида управления — автоматическое и дистанционное ручное. В систему обязательно включают элементы, оповещающие о возникновении пожара:

  • извещатели‚ при срабатывании которых‚ автоматом происходит открывание вытяжных вентиляторов и дымовых клапанов;
  • сигнал «Пожар» на центральном пульте;
  • включение противодымной вентиляции вручную.

Дымовыводящие клапаны распределяют равномерно под потолком. Площадь охвата не должна превышать 900 м². Систему зонируют на секции‚ и кроме люков и клапанов‚ оснащают дымососами. Она не только отводит дым‚ но и удаляет угарный газ‚ мелкие взвеси, образующиеся при горении.

Это видео — своеобразный ликбез о вентиляции. Здесь подробно рассмотрено само понятие вентиляции и охвачены все вопросы касающиеся ее грамотного проектирования:

Мастер-класс по монтажу вентиляционной системы:

Как руководители предприятий, так и частные застройщики должны понимать, что от эффективности вентиляции зависит нормальная жизнедеятельность тех‚ за кого они отвечают. Иногда под вопросом оказывается и жизнь людей. Упускать этот момент и экономить на нем нельзя.
