Конструкция и материалы металлических входных дверей

Устройство металлической входной двери и её основные элементы

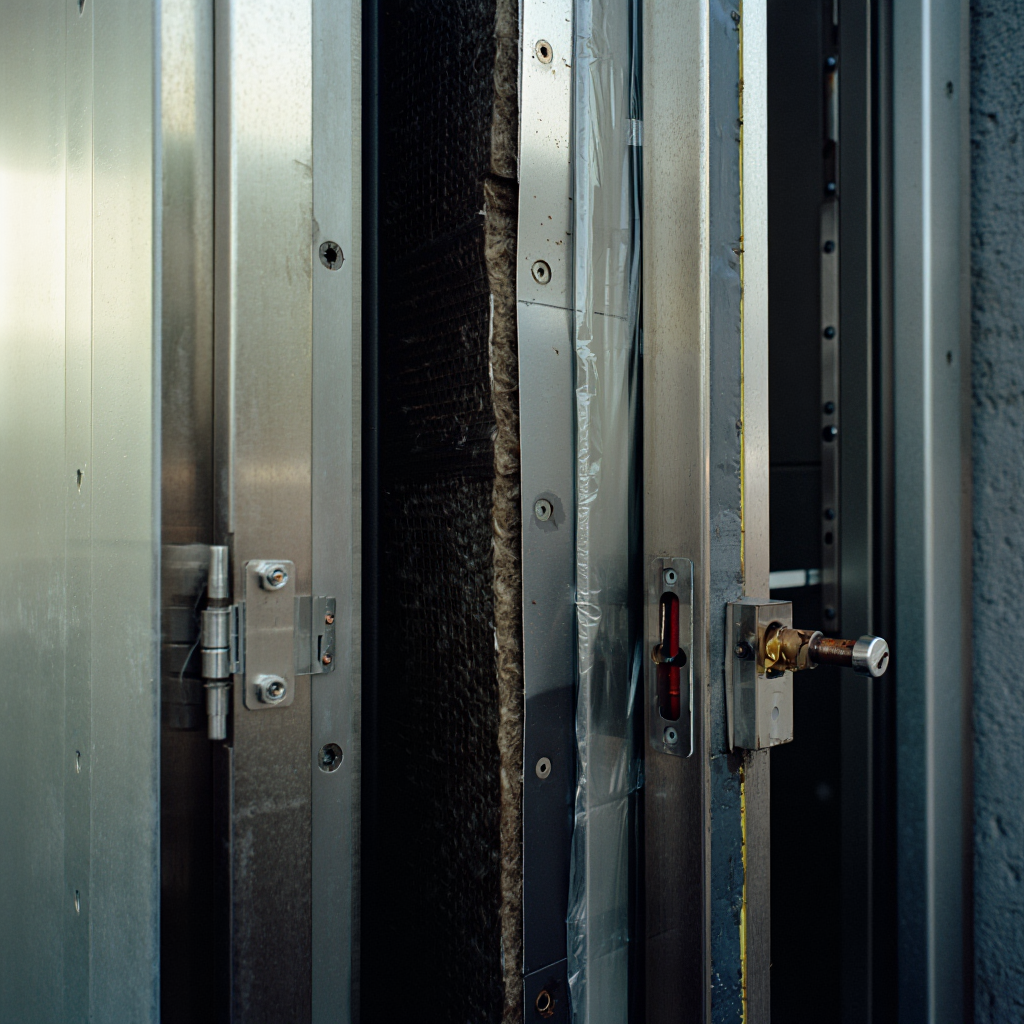

Металлическая входная дверь представляет собой многослойную конструкцию, где каждый слой выполняет определённую функцию. Основой служит стальной лист, приваренный к каркасу из профильной трубы. Внутреннее пространство заполняется утеплителем, а по периметру полотна и короба устанавливаются уплотнители. Снаружи и изнутри дверь облицовывается декоративными панелями (МДФ, ПВХ, ламинат, металлические накладки). Конструктивные решения, такие как толщина стали, наличие терморазрыва, тип замков и ригелей, напрямую определяют безопасность и энергоэффективность изделия. Подробную информацию о параметрах стальных листов и наполнителей можно найти в технической документации производителей дверных блоков. Для быстрого доступа к этим данным перейти на сайт.

Влияние толщины стали на взломостойкость

Стальной лист является основным силовым элементом, сопротивляющимся механическому воздействию. Толщина металла измеряется в миллиметрах и варьируется от 0,8 до 3 мм и более. Для входных дверей в квартиры многоэтажных домов обычно используется сталь толщиной 1,0–1,5 мм. Для частных домов и помещений первого этажа рекомендуется лист 1,5–2,0 мм. Усиленные модели с толщиной 2,5–3,0 мм применяются для объектов, требующих повышенной защиты (банки, хранилища). Зависимость между толщиной и взломостойкостью нелинейна: увеличение толщины с 1,0 мм до 2,0 мм повышает усилие на разрыв примерно в 2–2,5 раза, но дальнейший прирост до 3,0 мм даёт меньший относительный прирост прочности из-за возможного прогиба полотна без дополнительного ребра жёсткости. Кроме толщины, важна марка стали: обычная холоднокатаная сталь Ст3 (аналог 08пс) имеет предел текучести около 210–250 МПа; применение легированных марок (например, 09Г2С) может увеличить этот показатель до 300–350 МПа без увеличения массы.

Конструкция короба с терморазрывом для снижения теплопотерь

Дверной короб (рама) из металла является мостиком холода, так как теплопроводность стали составляет около 50 Вт/(м·°C). Для снижения теплопотерь применяется конструкция с терморазрывом. Принцип заключается в разделении внешнего и внутреннего металлических контуров короба прослойкой из материала с низкой теплопроводностью – обычно это полиамид (стеклонаполненный полиамид 6.6) или пробковый агломерат. Толщина термовставки составляет 8–20 мм. Такая конструкция уменьшает коэффициент теплопередачи короба с 2,5–3,0 Вт/(м²·°C) до 0,8–1,2 Вт/(м²·°C). Существуют варианты коробов с двухконтурным терморазрывом, где изолирующий слой устанавливается в двух местах, что дополнительно снижает промерзание. Полотно двери также может иметь терморазрыв – в этом случае стальные листы не соединяются напрямую, а разделены теплоизолирующей вставкой.

Согласно ГОСТ 31173-2016, металлические двери по теплоизоляции подразделяются на три класса: 1-й (приведённое сопротивление теплопередаче до 0,40 м²·°C/Вт), 2-й (0,40–0,60 м²·°C/Вт) и 3-й (свыше 0,60 м²·°C/Вт). Конструкции с терморазрывом в коробе и полотне обеспечивают достижение 2-го и 3-го классов.

Теплоизоляция и шумозащита: выбор утеплителя и уплотнителя

Внутреннее заполнение полотна и короба влияет на способность двери удерживать тепло и снижать уровень уличного шума. Основные материалы-утеплители имеют разные теплопроводность, паропроницаемость и горючесть. Свойства уплотнителей определяют герметичность притвора, без которой теплоизоляция неэффективна.

Сравнение эффективности утеплителей: минеральная вата, пенополистирол, пенополиуретан

Ниже приведены сравнительные характеристики трёх распространённых наполнителей.

Выбор утеплителя зависит от условий эксплуатации. Для дверей, выходящих на улицу в регионах с высокой влажностью, предпочтительнее пенополиуретан или экструдированный пенополистирол (XPS), так как они не накапливают влагу. Минеральная вата лучше подходит для сухих помещений или при наличии пароизоляции, так как при намокании теряет теплосберегающие свойства. Звукоизоляция выше у минеральной ваты за счёт волокнистой структуры, которая гасит звуковые волны.

Роль уплотнителей в герметизации: резиновые, магнитные, терморасширяющиеся

Уплотнители устанавливаются в пазы по контуру короба и полотна (обычно 2–3 контура). Основные типы:

• Резиновые (EPDM, TPE, силиконовые) – стандартный вариант. Эластичность сохраняется до -40 °C. Срок службы 5–10 лет, после чего резина трескается или теряет форму. Устанавливаются на бюджетные и средние модели.
• Магнитные – содержат постоянные магниты в полости профиля, обеспечивают плотное притяжение полотна к коробу. Применяются в дверях премиум-класса и в моделях с терморазрывом. Герметизация выше, но замена сложнее и дороже. Магнитный уплотнитель теряет свойства при нагреве до +80°C.
• Терморасширяющиеся – выполнены из материала, увеличивающегося в объёме при температуре свыше 150–200 °C (огнестойкая вспенивающаяся лента). Предназначены для противопожарных дверей. Вспененный слой перекрывает щели при пожаре, задерживая дым и огонь до 30–60 минут.

Ресурс уплотнителя зависит от перепадов температур и механических нагрузок при хлопанье двери. Замена обычно требуется каждые 3–5 лет для резиновых, реже – для магнитных. Признаки износа: сквозняк, запахи с улицы, конденсат по краям полотна.

Классы взломостойкости и системы запирания

Класс взломостойкости устанавливается по результатам испытаний на статическое и динамическое воздействие, а также на взлом инструментом. Нормы регламентируются ГОСТ 31173-2016 и европейским стандартом EN 1627:2011. Классов четыре:

1. 1-й класс – выдерживает безотказную нагрузку до 1 кН (около 100 кг) и обладает минимальной защитой. Подходит для внутренних дверей.
2. 2-й класс – нагрузка до 2 кН, устойчив к рывку ломиком. Рекомендуется для квартир выше первого этажа при наличии домофона.
3. 3-й класс – нагрузка до 5 кН, усиление против взлома электроинструментом (болгарка, шуруповёрт). Подходит для квартир на первом этаже и частных домов.
4. 4-й класс – нагрузка до 8 кН, защита от мощного инструмента (бензорез, перфоратор). Требует установки усиленных коробов и замков.

Как выбирать класс защиты для квартиры и частного дома

Для квартиры на верхних этажах, где доступ через окна затруднён, достаточно 2-го класса. Если квартира на первом или цокольном этаже, а также при наличии балкона, примыкающего к путям эвакуации, необходим 3-й класс. В частном доме, где входная дверь выходит непосредственно на улицу, оптимален 3–4-й класс. При выборе учитывают также наличие решёток на окнах и сигнализации. В домах с террасой или верандой, где дверь может быть подсобной, но выходит в закрытое пространство, достаточно 2-го класса.

Комбинированные замки и противосъёмные ригели: принцип работы

Система запирания состоит из замков (основного и дополнительного) и дополнительных ригелей. Комбинированный замок – это механизм, объединяющий сувальдный и цилиндровый механизмы в одном корпусе. Сувальдный механизм (кодовые пластины) устойчив к силовому взлому (выбиванию, сверлению), цилиндровый – к отмычкам и бампингу, так как в нём используется секретный штифтовой или дисковый механизм. Комбинация позволяет повысить защиту: взломщику нужно преодолеть два разных механизма, причём воздействие на один не даёт доступа через другой. Противосъёмные ригели – это стальные штыри (обычно 2–4 шт.), входящие в отверстия в коробе при закрывании двери. Они предотвращают снятие полотна с петель, если петли срезаны или выдавлены. Стационарные ригели неподвижно закреплены на торце полотна и входят в ответные отверстия при закрывании. Телескопические ригели выдвигаются при повороте ключа, образуя дополнительное запирание по периметру. Отсутствие противосъёмных ригелей делает дверь уязвимой для снятия, даже если замки надёжны. В моделях с терморазрывом ригели могут быть термоизолированными (с полимерной втулкой), чтобы не создавать мостика холода.

Антикоррозийная защита и долговечность двери

Металлическая дверь подвержена коррозии, особенно при установке на улице или в помещениях с высокой влажностью (подъезды без отопления). Антикоррозийная защита включает предварительную подготовку поверхности (обезжиривание, фосфатирование) и нанесение покрытия. От качества обработки зависит, через сколько лет появится ржавчина.

Виды антикоррозионных покрытий и их стойкость

• Порошково-полимерное покрытие – наносится в электростатическом поле, полимеризуется при температуре 180–200 °C. Толщина слоя 60–120 мкм. Устойчиво к ударам, царапинам, атмосферным воздействиям (УФ, соль, влага). Срок службы до 20 лет при отсутствии механических повреждений. Состав включает эпоксидные, полиэфирные или полиуретановые смолы.
• Горячеоцинкованное покрытие – нанесение слоя цинка толщиной 20–40 мкм (для листовой стали). Процесс выполняется до изготовления двери (оцинкованный лист). Обеспечивает катодную защиту: цинк окисляется вместо стали. Устойчивость к коррозии – 15–25 лет в городской атмосфере. Минус: сварные швы остаются незащищёнными, если не обработаны цинксодержащей краской.
• Грунтовка с эмалью (жидкая краска) – бюджетный вариант. Наносится в 2–3 слоя: грунт (например, ГФ-021) и эмаль (ПФ-115). Толщина слоя 40–80 мкм. Стойкость низкая – через 2–3 года появляются коррозионные пузыри в местах сколов. Подходит только для внутренних дверей, не контактирующих с улицей.

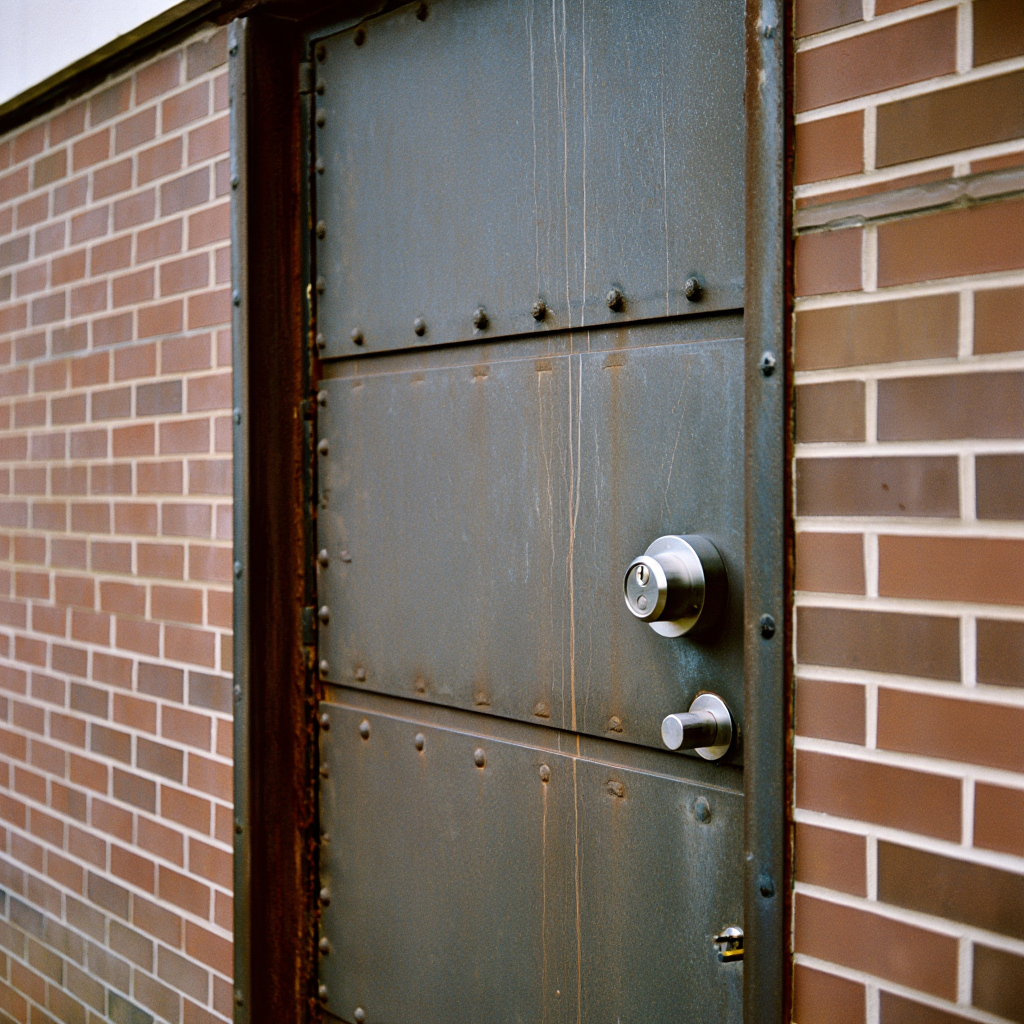

Признаки некачественной обработки металла можно обнаружить без вскрытия. Это видимые царапины до металла на торцах полотна, коробки, в местах заклёпок и сварных швов. Окрасочные потёки, наплывы и неравномерный блеск указывают на нарушение технологии. Наличие ржавых подтёков у петлевой зоны говорит о том, что внутренняя полость корпуса не обработана антикоррозионным составом. Если на внутренней стороне двери видны неокрашенные участки, металл начнёт корродировать изнутри из-за конденсата. Также некачественная обработка сопровождается отслоением краски при надавливании ногтем – свидетельство плохой адгезии из-за неполного обезжиривания.

Особенности монтажа для предотвращения мостиков холода

Даже при идеальной конструкции двери неправильная установка сводит на нет теплоизоляцию. Основная задача монтажа – обеспечить герметичный и теплый притвор по всему периметру проёма.

Влияние правильной установки на теплоизоляцию

Щели и пустоты между коробом и стеной создают мостики холода. В этих зонах происходит конвективный теплообмен: наружный воздух проникает внутрь, внутренний уходит наружу. При разнице температур на внутренней поверхности двери образуется конденсат, а затем и наледь. Монтажная пена (полиуретановая) имеет теплопроводность 0,028–0,035 Вт/(м·°C), что сопоставимо с утеплителем, но она разрушается под воздействием ультрафиолета и требует защиты пароизоляционными лентами (внутри и снаружи). Использование минеральной ваты вместо пены не допускается, так как она не обеспечивает герметичности. Короб должен быть выровнен строго по уровню в двух плоскостях; перекосы ведут к неравномерному прижатию уплотнителя и дополнительным теплопотерям. Для наружных дверей обязательно установка порога с терморазрывом – обычно алюминиевого профиля со вставкой из полиамида. Без терморазрыва порог замерзает и покрывается льдом.

Контроль качества установки: на что обратить внимание

После монтажа проверяют несколько параметров:

1. Отсутствие щелей – зазор между коробом и стеной не должен превышать 5–10 мм, иначе пена может не заполнить полностью. Щели с внешней стороны заполняются герметиком или штукатуркой.
2. Положение полотна – дверь должна открываться свободно, без заедания. Зазор между полотном и коробом равномерный по всему периметру (2–4 мм). Если дверь «ведёт» при открывании, есть перекос короба.
3. Прилегание уплотнителя – при закрытой двери между полотном и коробом не должно оставаться зазора, куда проникает свет или воздух. Проверяют с помощью листа бумаги: при закрытии лист должен вытаскиваться с некоторым усилием.
4. Наличие пароизоляции – со стороны помещения шов пены закрывают пароизоляционной лентой, чтобы влага изнутри не конденсировалась в стыке и не вызывала коррозию короба. Снаружи используют паропроницаемую ленту (или герметик) для выхода влаги.
5. Фиксация короба – короб крепится к стене анкерами дюймового типа (не менее 3 точек с каждой стороны, шаг не более 700 мм). Анкеры должны быть утоплены и закрыты декоративными заглушками, чтобы не создавать мостиков холода.
6. Работа противосъёмных ригелей – ригели должны легко входить в отверстия на коробе при закрывании. Любой скрежет указывает на несоосность, что приведёт к быстрому износу.

Признаки низкого качества установки: дверь открывается самопроизвольно, уплотнитель отходит в одном углу, при закрывании слышен свист ветра, на внутренней стороне стеклопакета зимой появляется иней. В таких случаях требуется демонтаж и переустановка.
