Разметочные машины для дорожной разметки: устройство, технологии и выбор оборудования

Дорожная разметка является неотъемлемой частью организации дорожного движения, а её нанесение требует применения специализированного оборудования. Машины для нанесения разметки классифицируются по типу привода, способу перемещения и виду используемого материала. Понимание их конструктивных особенностей позволяет корректно подбирать https://tehruss.ru/catalog/razmetochnyie-mashinyi под конкретные задачи — от локального ремонта до разметки многокилометровых трасс. Подробнее о том, как именно это разметочное оборудование устроено и какие технологические процессы лежат в основе его работы, рассматривается далее.

Основные типы разметочных машин и их конструктивные отличия

Вся дорожная разметочная техника делится на две большие категории: ручные аппараты, перемещаемые оператором, и самоходные машины на колёсном шасси. Различие между ними заключается не только в габаритах, но и в принципиально разных подходах к дозированию материала, производительности и автоматизации процессов.

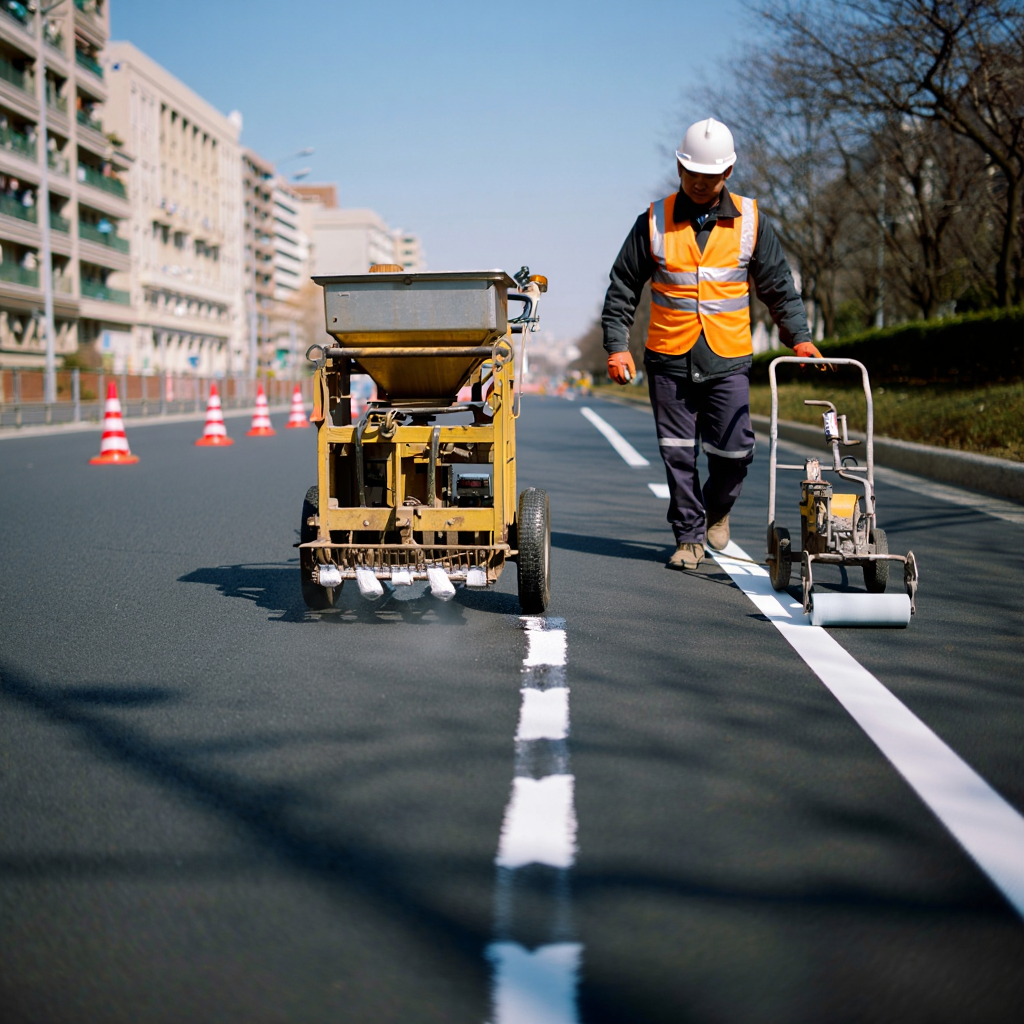

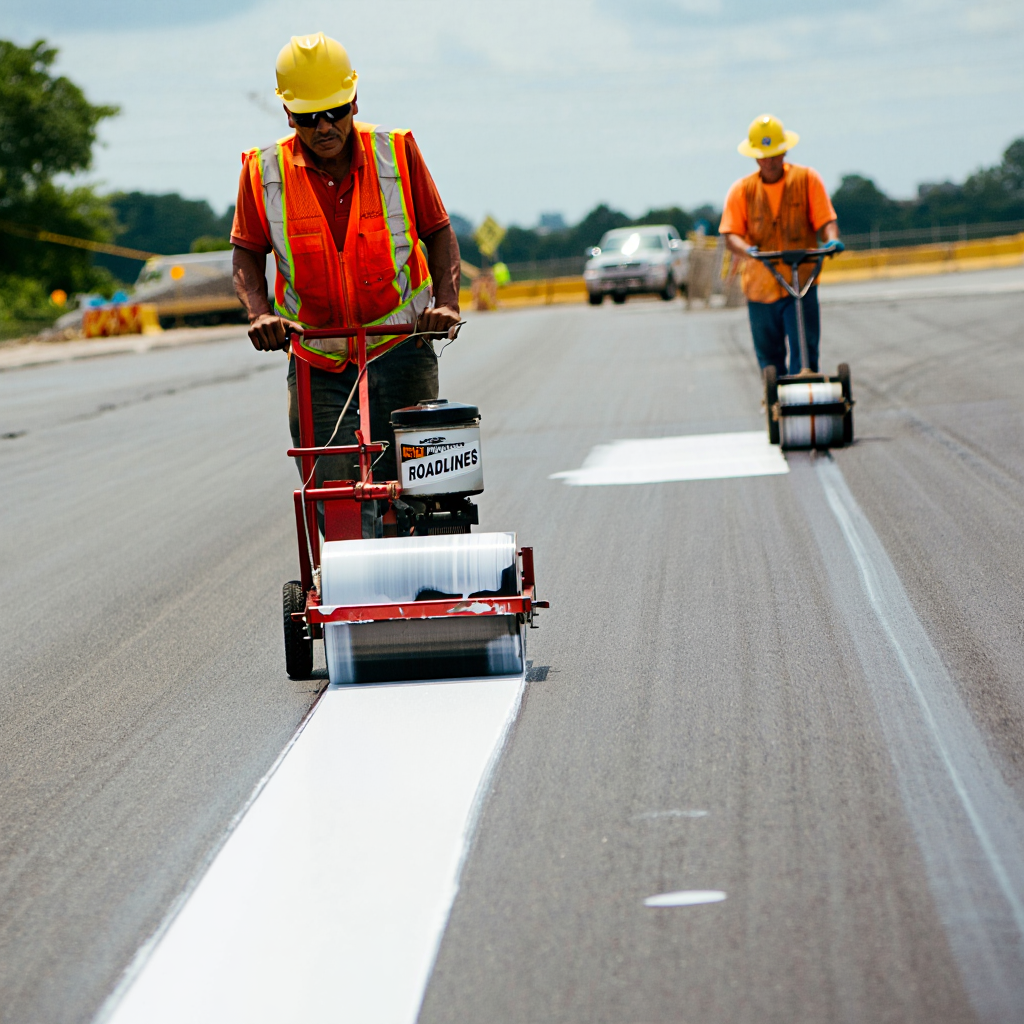

Ручные разметочные машины: устройство и область применения

Ручные машины представляют собой компактные тележки с резервуаром для материала и распылительной системой. Их перемещение осуществляется оператором вручную, что накладывает ограничения на массу аппарата — она обычно составляет от 15 до 80 кг. Объём бака для краски или термопластика варьируется от 10 до 60 литров. Такие модели применяются для нанесения прерывистых линий, пешеходных переходов, стрелок, символов и разметки на парковках, а также для восстановления небольших участков покрытия. Скорость работы ручной машины невелика, но её главным преимуществом является маневренность — возможность обрабатывать криволинейные участки, узкие проезды и площадки, недоступные для крупной техники.

По типу подачи краски ручные аппараты делятся на пневматические (требуют подключения внешнего компрессора) и безвоздушные (используют встроенный насос высокого давления). Для нанесения термопластика машины оснащаются газовой горелкой или электрическим нагревательным элементом для поддержания расплава в резервуаре.

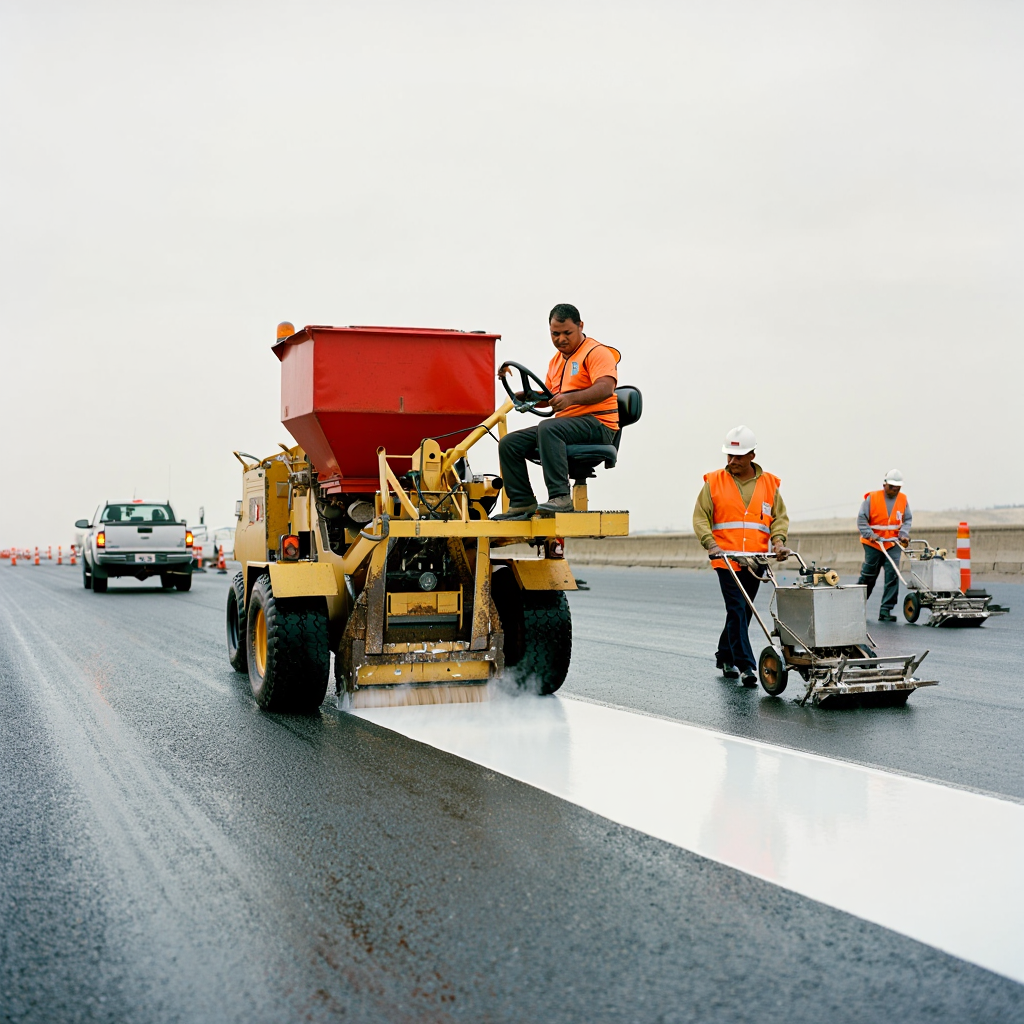

Самоходные разметочные машины: автоматизация и производительность

Самоходные разметочные машины монтируются на базе автомобильного шасси или имеют собственное специализированное шасси с двигателем внутреннего сгорания. Они оснащаются гидравлической или электрической системой привода, автоматизированным блоком управления подачей материала и навигационными системами для контроля прямолинейности разметки. Такая техника способна наносить от одной до четырёх линий одновременно, включая сплошные, прерывистые и краевые полосы.

Производительность самоходных машин исчисляется сотнями и тысячами погонных метров в час. Они имеют большие ёмкости для материала — от 200 до 2000 литров краски или до 500 кг термопластика — и оснащены системами автоматического поддержания толщины слоя и ширины полосы. Управление такими машинами требует обучения, так как оператору необходимо контролировать скорость движения, температуру материала (при нанесении термопластика), давление в системе распыления и координацию работы нескольких распылителей.

Технологические особенности нанесения краски и термопластика

Выбор между краской и термопластиком определяется требованиями к износостойкости разметки, климатическими условиями и интенсивностью движения на участке. Соответственно, и конструкция оборудования для работы с каждым материалом имеет принципиальные отличия.

Оборудование для нанесения краски: холодный способ и системы распыления

Краска для дорожной разметки наносится холодным способом при температуре окружающей среды. Основу состава составляют акриловые или алкидные связующие на водной или органической основе, а также пигменты (диоксид титана) и светоотражающие микростеклошары. Нанесение производится через безвоздушный распылитель, где краска подаётся под давлением 15–30 МПа и распыляется через сопло малого диаметра, что обеспечивает чёткие, ровные края линии без размывания.

Система подачи краски включает насос высокого давления, фильтры, регулятор давления и форсунку. Для нанесения двухкомпонентного холодного пластика (например, акрилового) машина должна быть оснащена статическим смесителем, который объединяет два компонента непосредственно перед выходом из сопла. Оборудование для жидких материалов проще в обслуживании, но требует регулярной промывки системы для предотвращения застывания краски в каналах.

Машины для термопластика: нагрев, подача и нанесение расплава

Термопластик представляет собой композицию на основе синтетических смол, наполнителей, пигментов и стеклошаров, которая плавится при температуре 180–210 °C. Машины для термопластика оборудуются нагревательными элементами — как правило, газовыми горелками или электрическими ТЭНами, — которые разогревают резервуар и поддерживают материал в жидком состоянии на протяжении всего цикла нанесения. В баке установлена лопастная мешалка для предотвращения расслоения расплава.

Подача термопластика к наносящей головке осуществляется через термоизолированный шланг с внутренним нагревательным элементом. Нанесение происходит методом экструзии (выдавливания) или распыления. При экструзионном способе расплавленный материал выдавливается через щелевое сопло прямо на покрытие, образуя слой толщиной 1,5–2,5 мм. Распылительный способ используется реже, для тонких слоёв, так как требует более точного контроля температуры и давления. Машины для термопластика не могут использоваться для нанесения краски без полной очистки и замены элементов системы подачи, поэтому для работы с разными материалами обычно применяются разные аппараты.

Ключевые параметры, определяющие производительность и качество разметки

Эффективность работы разметочной машины оценивается по двум группам показателей: объём выполненной работы за единицу времени и совокупность геометрических и физических свойств нанесённой линии.

Влияние скорости движения и ширины полосы на производительность

Производительность разметочной машины рассчитывается как произведение скорости нанесения (в метрах в час) на ширину наносимой полосы (в метрах) и на количество одновременно наносимых линий. Для ручных машин скорость составляет 1–3 км/ч, для самоходных — от 3 до 15 км/ч. Например, машина, наносящая одновременно две линии по 0,15 м каждая со скоростью 10 км/ч, за час покроет 1500 погонных метров разметки.

Однако реальная производительность ниже теоретической из-за затрат времени на развороты, заправку материала, регулировку оборудования и переходы между участками. При непрерывном нанесении сплошных линий на магистралях эффективность использования самоходных машин максимальна. На участках с частыми прерываниями (перекрёстки, пешеходные переходы) производительность снижается.

Равномерность толщины и адгезия как факторы качества

Качество дорожной разметки регламентируется национальными и международными стандартами (например, ISO 23601). Основными критериями являются:

• Равномерность толщины слоя — отклонение не должно превышать 0,2–0,5 мм в зависимости от типа материала.
• Чёткость границ — отсутствие подтёков и размывов края линии.
• Адгезия к асфальтобетонному покрытию — прочность сцепления слоя с основанием, проверяемая методом отрыва.
• Коэффициент световозвращения (RL) — не менее 100–150 мкд/лк·м² для новой разметки.
• Устойчивость к истиранию — срок службы линии в условиях интенсивного движения.

На адгезию напрямую влияет чистота покрытия перед нанесением, температура материала и скорость его остывания. Для термопластика важно обеспечить прогрев основания — при нанесении на холодное покрытие адгезия снижается. Контроль толщины осуществляется с помощью регулировочных винтов на соплах или автоматических датчиков, которые в реальном времени изменяют скорость подачи материала в зависимости от скорости движения машины.

Эксплуатация, обслуживание и выбор оборудования под задачи

Любая разметочная машина требует регулярного технического обслуживания, а её выбор должен основываться на анализе реальных объёмов работ и условий эксплуатации.

Требования к обслуживанию разметочных машин и изнашиваемые узлы

Наиболее изнашиваемыми элементами разметочных машин являются сопла распылителей, уплотнительные кольца насосов, фильтры грубой и тонкой очистки, а также нагревательные элементы (для термопластика). Сопла изнашиваются от абразивного действия пигментов и стеклошаров, что приводит к изменению формы факела распыла и ухудшению чёткости линии. Рекомендуется заменять сопла каждые 30–40 моточасов работы или при появлении видимых дефектов наносимой линии.

Обслуживание включает следующие операции с указанной периодичностью:

1. Ежедневная промывка системы подачи растворителем (для красок) или продувка сжатым воздухом (для термопластика).
2. Проверка и очистка фильтров после каждой заправки.
3. Смазка подшипников ходовой части и насосов согласно инструкции завода-изготовителя.
4. Ревизия уплотнений насосов и клапанов раз в 50 моточасов.
5. Контроль температуры и давления в системе нагрева термопластика перед началом смены.

Самоходные машины требуют также обслуживания двигателя, трансмиссии и гидравлики — замена масла каждые 100–250 моточасов, проверка ходовой части и рулевого управления. Обучение оператора включает инструктаж по быстрой замене изнашиваемых деталей в полевых условиях.

Критерии выбора модели в зависимости от объёма и характера работ

Выбор между ручной и самоходной машиной, а также между оборудованием для краски и термопластика, определяется параметрами объекта. Основные критерии сведены в таблицу.

Если объёмы работ невелики и требуется частая смена материалов или типов разметки, ручная машина оказывается более рациональным выбором благодаря компактности и быстрому переоснащению. Для нанесения разметки на магистралях с высокой интенсивностью движения, где время перекрытия полос критично, используют самоходные модели, которые обеспечивают высокую скорость и стабильность параметров линии.

Согласно стандартам организации дорожного движения, толщина слоя разметки из термопластика составляет 1,5–2,5 мм, а из краски — 0,3–0,5 мм. Отклонение от этих значений приводит к снижению срока службы разметки и ухудшению её видимости.

При выборе машины также учитывают климатические условия региона — для холодных районов предпочтительны модели с усиленным нагревом и термоизоляцией шлангов. Универсальной техники, одинаково эффективной для всех типов материалов, не существует: машина для термопластика без переоборудования непригодна для красок, и наоборот.
