Усиление несущих конструкций углеволокном

Принцип усиления несущих конструкций углеволокном

Усиление несущих конструкций углеволокном основано на применении композитных материалов, состоящих из углеродных волокон и полимерного связующего. В отличие от традиционных решений, этот метод, известный как усиление конструкций углепластиком, позволяет повысить несущую способность элемента без существенного увеличения его сечения или веса. Основная задача состоит в том, чтобы внешнее армирование воспринимало часть растягивающих напряжений, разгружая существующую арматуру и бетон.

Как углеволокно увеличивает несущую способность элемента

Углеродные волокна обладают высокой прочностью на растяжение (до 4000 МПа при модуле упругости около 250 ГПа) и малым весом (плотность около 1,6 г/см³). Когда полотно или лента из углеволокна приклеивается к растянутой зоне железобетонного элемента, внешняя нагрузка начинает передаваться на композит через слой эпоксидного клея. При изгибе балки или плиты растягивающие напряжения возникают в нижней части сечения. Установленное там углеволокно работает как дополнительная арматура, не позволяя трещинам раскрываться и ограничивая прогибы. В колоннах углеволоконные обоймы создают боковое обжатие, увеличивая прочность бетона при сжатии за счет эффекта трехосного напряженного состояния. Это особенно важно, когда требуется усиление кирпичных стен или сжатых элементов без демонтажа.

Роль эпоксидной смолы в передаче усилий на конструкцию

Эпоксидная смола в системе углеволоконного усиления выполняет функцию клеевого слоя. Ее адгезия к бетону после правильной подготовки поверхности составляет не менее 2,5 МПа. Смола проникает в поры бетона и заполняет неровности, создавая механическое и химическое сцепление. Время отверждения при температуре 20 °C составляет 24 часа, при более низких температурах процесс замедляется. Важно, что эпоксидный состав должен иметь сопоставимый с углеволокном модуль упругости, чтобы напряжения передавались без концентрации. Если связующее нанесено неравномерно или его толщина превышает допустимую (обычно 1–2 мм), то в зоне контакта могут возникнуть сдвиговые деформации, снижающие эффективность усиления.

Виды конструкций и дефекты, требующие усиления углеволокном

Углеволоконное усиление применяют для различных типов несущих элементов. Выбор зависит от характера дефекта и условий эксплуатации.

Железобетонные балки, колонны и плиты перекрытия

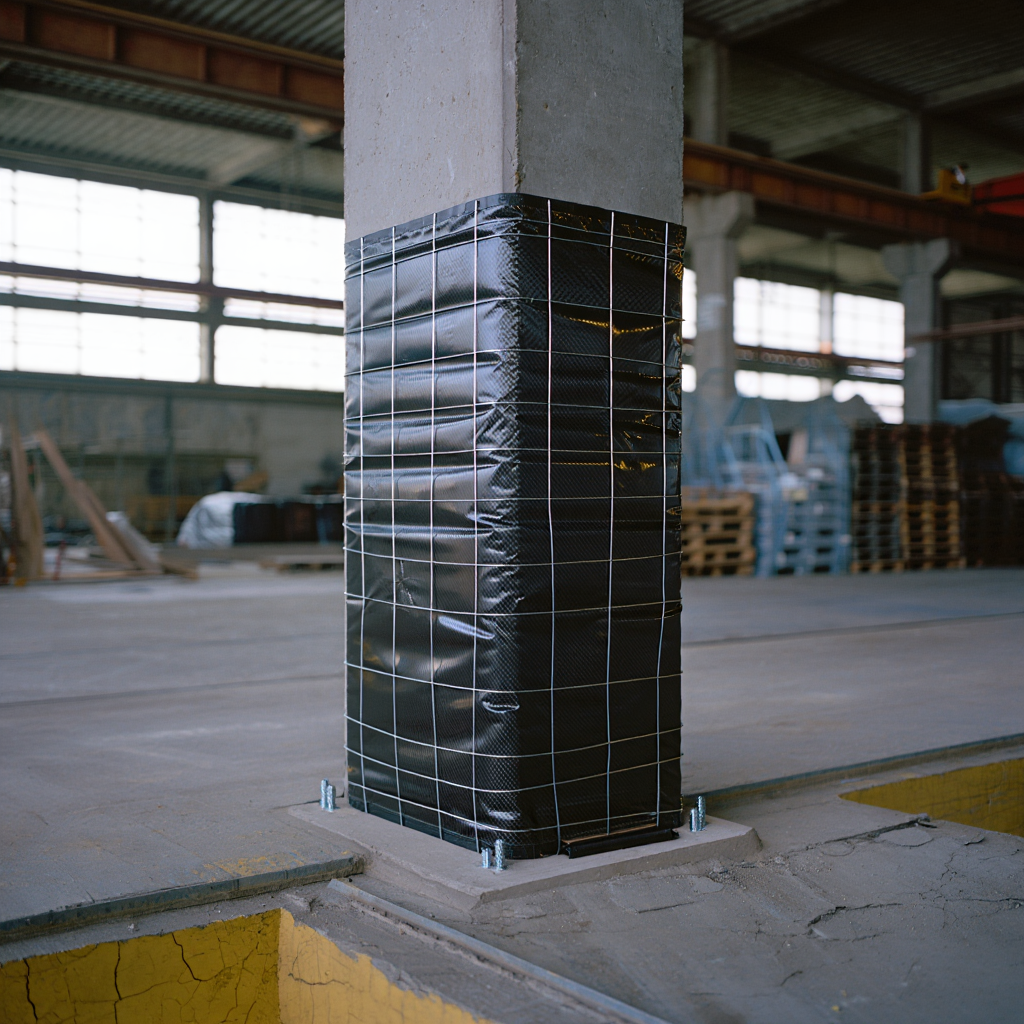

Балки и плиты перекрытия — основные объекты, где углеволокно укладывается в растянутой зоне. Усиление возможно как снизу (на всю ширину сечения), так и по наклонным плоскостям для восприятия поперечных сил. Колонны часто оклеивают сплошной углеволоконной обоймой в несколько слоев. Это позволяет повысить их несущую способность при осевом сжатии на 30–50 % в зависимости от числа слоев и класса бетона. Плиты перекрытия усиливают в местах опирания и в пролете; при необходимости увеличивают жесткость на прогиб. Также встречается усиление кирпичных стен — ленты углеволокна укладываются в горизонтальные штрабы или наклеиваются на поверхность с двух сторон.

Типичные дефекты: трещины, прогибы, коррозия арматуры

Трещины в растянутой зоне шириной до 0,5 мм считаются допустимыми, но при их раскрытии более 0,3 мм или при лавинообразном росте требуется усиление. Прогибы железобетонных элементов, превышающие 1/200 пролета, могут указывать на недостаточное армирование. Коррозия арматуры приводит к снижению сечения стержней и ухудшению сцепления с бетоном. Углеволокно в таких случаях берет на себя растягивающие усилия, предотвращая дальнейшее разрушение. Кроме того, материал не подвержен коррозии, поэтому он подходит для агрессивных сред (повышенная влажность, химические воздействия).

Технология наклейки углеволокна и риски неправильного монтажа

Процесс усиления включает несколько этапов, каждый из которых влияет на конечный результат. Отклонения от регламента приводят к снижению эффективности и преждевременному отслоению.

Подготовка поверхности и нанесение связующего

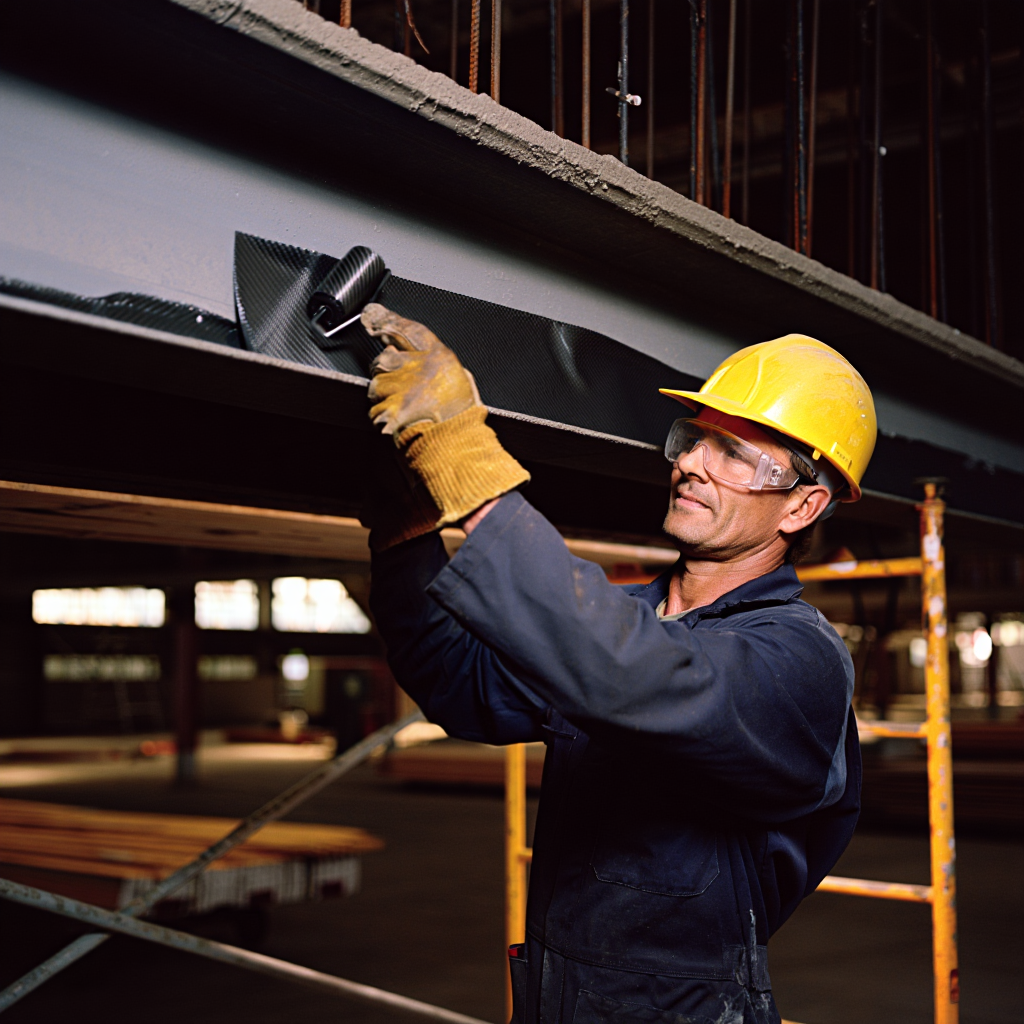

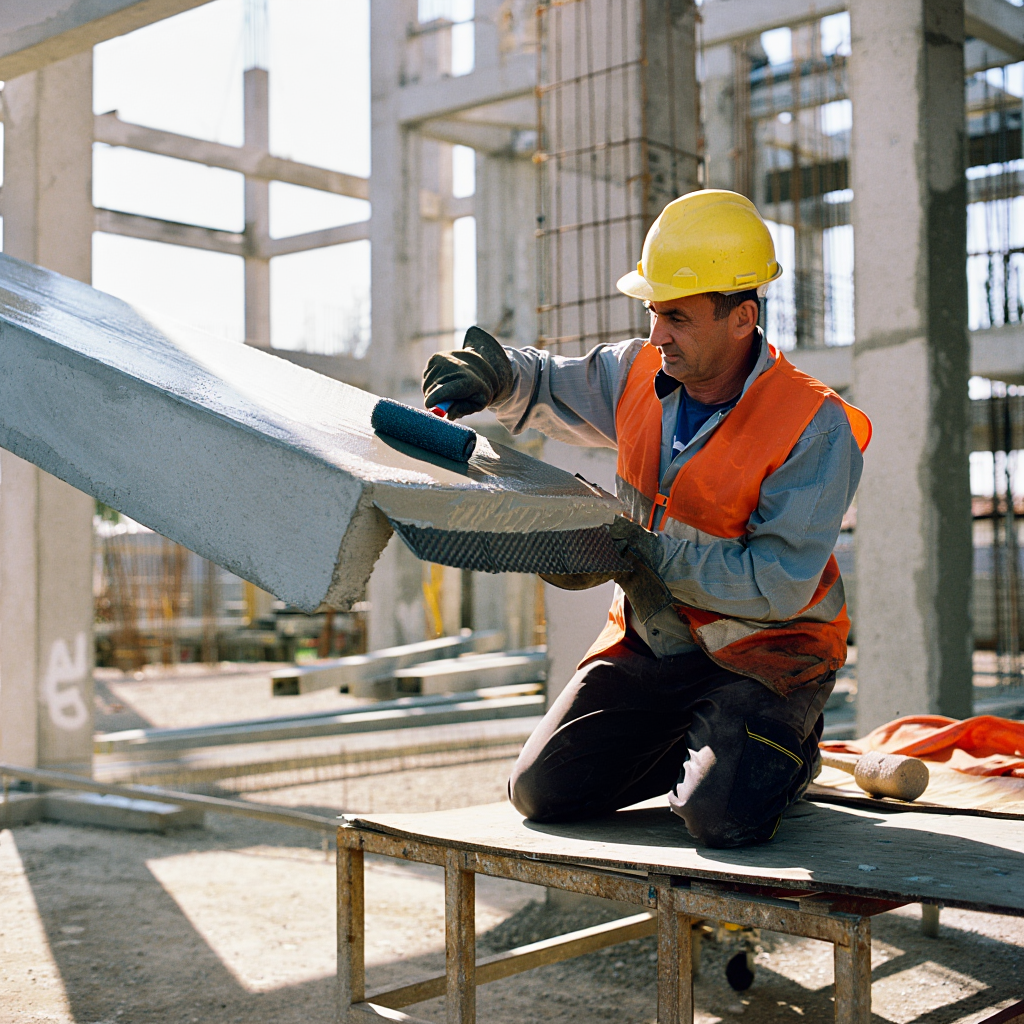

Бетонное основание должно быть очищено от цементного молочка, загрязнений и отслоений. Дефектные участки восстанавливают ремонтным составом. Поверхность шлифуют до шероховатости Rz = 100–200 мкм, обеспечивающей хорошую адгезию. Затем наносят первый слой эпоксидной смолы (праймер) и дают ему полимеризоваться. На подготовленную поверхность укладывают углеволоконную ленту или ткань, пропитанную тем же клеем, и прикатывают валиком для удаления пузырей воздуха. Важно соблюдать направление волокон: основная прочность углеволокна достигается вдоль волокон, поэтому лента должна быть ориентирована по направлению главных растягивающих напряжений. После полного отверждения (обычно 24–48 часов) можно наносить защитное покрытие.

Риск отслоения и снижение эффективности при нарушении технологии

Наиболее частый дефект — отслоение углеволокна от бетона. Причины: недостаточная очистка поверхности, высокая влажность бетона (выше 4 %), низкая температура воздуха при нанесении (ниже +5 °C) или применение эпоксидной смолы с истекшим сроком годности. Отслоение приводит к тому, что усиление перестает работать, и конструкция может разрушиться хрупко, без предварительных признаков. Еще один риск — образование складок и пузырей при укладке, что создает концентраторы напряжений и снижает прочность сцепления. Для предотвращения таких проблем требуется строгое соблюдение инструкции производителя материалов и контроль качества на каждом этапе.

Сравнение углеволокна с традиционными методами усиления

На практике усиление несущих конструкций часто выполняют металлическими накладками, железобетонными обоймами или наращиванием сечения. У каждого метода есть особенности, которые полезно знать при выборе решения.

Преимущества по весу и коррозионной стойкости

Углеволокно имеет плотность около 1,6 г/см³, в то время как плотность стали — 7,8 г/см³. При равной прочности на растяжение масса углеволоконного усиления в 4–5 раз меньше. Это упрощает транспортировку материалов и монтаж без тяжелой техники. Стальные накладки подвержены коррозии, особенно в условиях влажности, требуется их антикоррозионная защита. Углеволокно не ржавеет, что увеличивает срок службы усиления без дополнительных затрат на обслуживание. Кроме того, при наклейке не требуется сварочных работ, что снижает пожароопасность.

Ограничения: анизотропия свойств и требования к квалификации монтажа

Углеволокно работает эффективно только в направлении волокон. В поперечном направлении его прочность составляет 5–10 % от продольной. Поэтому при сложных схемах напряжений (например, в узлах рамных каркасов) требуется укладка слоев с перекрестной ориентацией. Это увеличивает расход материала. Монтаж углеволокна требует тщательной подготовки основания и точного соблюдения рецептуры клея. Малейшее отступление от технологии сводит на нет все преимущества. Для сравнения: установка металлических накладок может выполняться сварщиками средней квалификации, но требует разрешительных документов. Углеволоконное усиление обычно сертифицируется по нормам, и его применение должно проектироваться с учетом действующих нагрузок.

Долговечность усиления и сохранение эффекта

Один из ключевых вопросов — как долго сохраняется эффект после наклейки углеволокна. На практике срок службы системы при правильном монтаже может составлять 30–50 лет.

Факторы, влияющие на срок службы углеволоконного усиления

Основные факторы — ультрафиолетовое излучение, перепады температур, агрессивные химические среды и механические повреждения. Полимерное связующее склонно к старению при постоянном воздействии прямых солнечных лучей. Для защиты от УФ-лучей поверх углеволокна наносят специальные лаки или краски. Эпоксидная смола термически стабильна до 80–100 °C, но при длительном нагреве свыше 150 °C (например, при пожаре) происходит деструкция. В нормальных условиях эксплуатации (от -40 до +60 °C) система сохраняет свои свойства. Агрессивные среды, такие как растворы кислот или щелочей, могут снижать адгезию смолы, поэтому в таких зонах требуется дополнительная изоляция. Механические повреждения (удары, порезы) разрушают волокна, поэтому после монтажа рекомендуется контроль целостности.

Возможность усиления без увеличения массы конструкции

Углеволокно позволяет увеличить несущую способность практически без изменения собственного веса элемента. Приращение массы составляет доли процента от массы бетона. Это особенно важно при реконструкции зданий, где добавление лишнего веса вызывает дополнительную нагрузку на фундамент и нижележащие конструкции. В отличие от железобетонной обоймы, которая может увеличить сечение на 100–150 мм, углеволоконная лента толщиной 1–2 мм практически не меняет геометрию. Это сохраняет полезную площадь помещений и не требует пересчета несущей способности фундамента.

Согласно рекомендациям по применению углеволокна для усиления, максимальный эффект достигается при уровне дефектов, не превышающем 30 % от исходной несущей способности. В более запущенных случаях требуется комбинация с другими методами усиления.

Сравнительная характеристика методов усиления

Основные этапы технологии наклейки углеволокна

1. Обследование конструкции, замеры дефектов, расчет требуемого числа слоев.
2. Подготовка поверхности: очистка, восстановление дефектов, шлифовка до шероховатости Rz = 100–200 мкм.
3. Обеспыливание и грунтовка эпоксидным праймером.
4. Приготовление эпоксидного клея согласно инструкции (допустимое отклонение соотношения компонентов ±2 %).
5. Нанесение первого слоя клея на поверхность.
6. Укладка углеволоконной ткани или ленты с заданной ориентацией волокон (обычно вдоль оси растяжения).
7. Прикатка валиком для удаления пузырей воздуха и равномерного распределения связующего.
8. Выдержка для отверждения при температуре 15–25 °C в течение 24–48 часов.
9. Нанесение защитного покрытия (краска, лак, мастика) для предотвращения УФ-излучения.
10. Контроль качества: ультразвуковой метод для выявления пустот и отслоений.

Факторы, сохраняющие эффект усиления

• Отсутствие механических повреждений поверхности (порезы, царапины) — нарушение целостности волокон резко снижает прочность.
• Защита от прямого солнечного света — ультрафиолет разрушает полимерную матрицу. Светоотражающие покрытия продлевают срок службы.
• Контроль температуры эксплуатации: при пожарах с температурой более 180 °C необходимо переусиление.
• Периодическая визуальная инспекция: допускаются трещины шириной до 0,2 мм только в защитном слое, наличие пузырей сигнализирует о нарушении технологии.
• Совместимость с другими материалами: углеволокно и эпоксидная смола не взаимодействуют с большинством строительных материалов, но при контакте с растворителями (ацетон, ксилол) возможно разрушение клеевого слоя.

Усиление несущих конструкций углеволокном повышает прочность без существенного увеличения веса. Однако его эффективность прямо зависит от качества подготовительных работ и соблюдения технологии наклейки. Правильно выполненное усиление позволяет продлить срок службы элемента на 30–50 лет без увеличения его массы, что особенно актуально для исторических зданий и реконструируемых объектов с ограниченным бюджетом.
